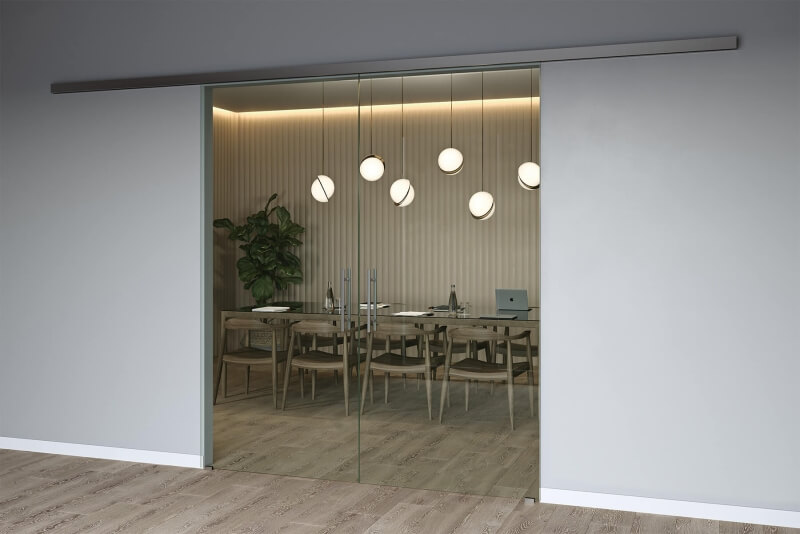

Glas-Schiebetür Piano - mit Softclose

  • stromlose Selbstschließfunktion (Softclose)
  • manueller Schiebetürbeschlag mit großer Funktionsvielfalt
  • zur einfachen Wand- und Deckenmontage oder zum Einbau in eine Ganzglasanlage
  • hochwertiger Aluminiumbeschlag in Edelstahl-Optik
  • Laufwagen erfordern keine Glasbohrung, Glas wird nur geklemmt

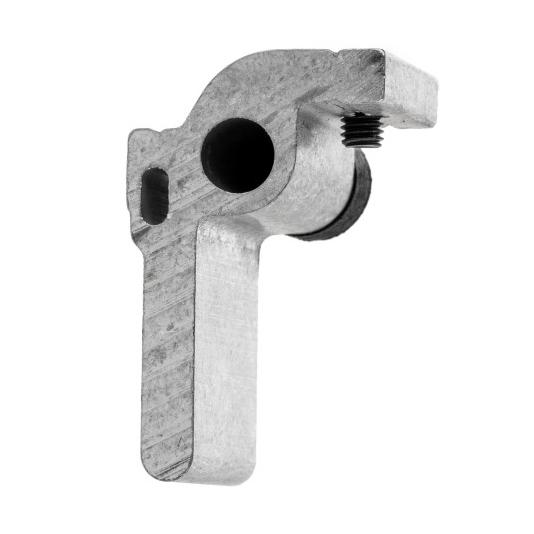

  • erhöhte Sicherheit und Langlebigkeit durch zusätzliche Endstopper
  • Einscheiben-Sicherheitsglas (ESG); Glasstärke 8 oder 10 mm
  • alternativ: Verbund-Sicherheitsglas (VSG); Glasstärke 8,76 bzw. 10,76 mm
  • Griffstange oder Griffmulde frei wählbar
  • Komplettsystem inkl. Glas, Beschlagsystem und Griff
  • Befestigungsmaterial bauseits

Schiebetür-System mit Softclose-Funktion (Selbsteinzug)

Die Glas-Schiebetür Piano ist mit einer Selbsteinzugsfunktion ausgestattet, die ein bequemes und sicheres Schließen von Glastüren ermöglicht. Dabei werden die Türen beim Öffnen und Schließen ab einem individuell einstellbaren Punkt sicher gestoppt und bis zur Endposition langsam eingezogen. Über diese komfortable Funktion hinaus bietet das Schiebetürsystem Piano mit den zusätzlichen Endstoppern erhöhte Sicherheit, falls die Türen einmal über den Punkt hinaus geschoben werden sollten. Das bedeutet doppelte Sicherheit und höhere Langlebigkeit des Beschlagsystems.

Glasmaß optimal berechnen

Die Schiebetür Piano wird für Sie auf Maß angefertigt. Sie geben uns dabei die lichte Türöffnung an und wir berechnen das passende Glasmaß und die Laufschienenlänge. Die Glastür wird dabei regulär 60 mm breiter berechnet als die lichte Türöffnung. Natürlich kann dieser Richtwert auch an Ihre baulichen Gegebenheiten angepasst werden.

Die Griffart spielt für die Maßberechnung eine große Rolle. Mit einer Griffstange kann die Schiebetür nicht komplett vor die Wand geschoben werden. Aus Sicherheitsgründen empfiehlt sich das auch für eine offene Griffmuschel. Demzufolge ist der Durchgangsbereich schmaler, denn die Tür bleibt etwas im Durchgang stehen. Wir rechnen in diesem Fall 120 mm von der lichten Türöffnungsbreite ab.

Damit sich die Schiebetür leicht und ohne besonderen Kraftaufwand bewegen lässt, nutzen wir für den Selbsteinzug luftdruckgedämpfte Stopper. Lediglich bei sehr großen Schiebetüren über 100 kg ist eine andere Dämpfung mit Öldruck erforderlich. Hierzu ein kleine Beispielrechnung: Eine 10 mm ESG-Tür mit einer Breite von 110 cm und 210 cm Höhe wiegt genau 57,52 kg. Eine Schiebetür mit einer Breite von 210 cm und einer Höhe von 210 cm wiegt dagegen 104,58 kg. Bei diesem Beispiel ist zu überlegen, ob Sie die Tür als 2-flügelige Variante nehmen, um das Gewicht anders zu verteilen.

Konstruktionsbedingt bieten wir diese Schiebetür mit Softclose-Funktion ab einer Mindesttürbreite von 750 mm an.

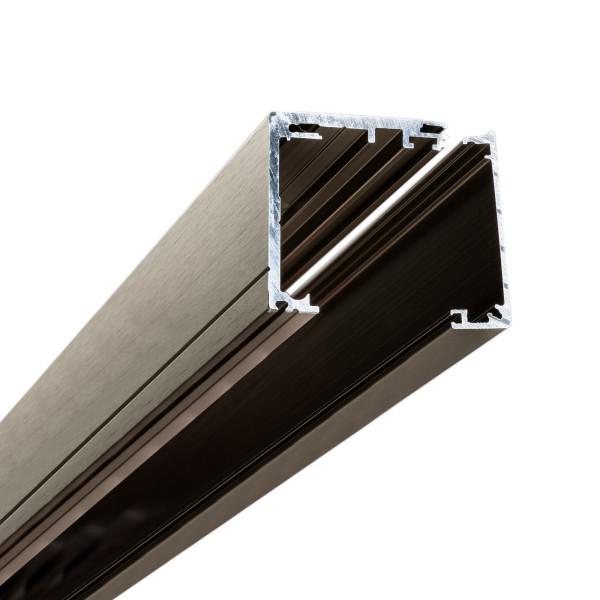

Laufschiene Wand- und Deckenbefestigung

Für die Laufschiene gilt eine Mindestlänge von 960 mm und eine Maximallänge von 6.000 mm. Die ideale Länge rechnen wir aus, indem wir die doppelte Türbreite nehmen und davon 10 mm abziehen. Bitte beachten Sie, dass die Schiebetür aufgrund der Konstruktionsweise nicht bündig zur Laufschiene schließen kann.

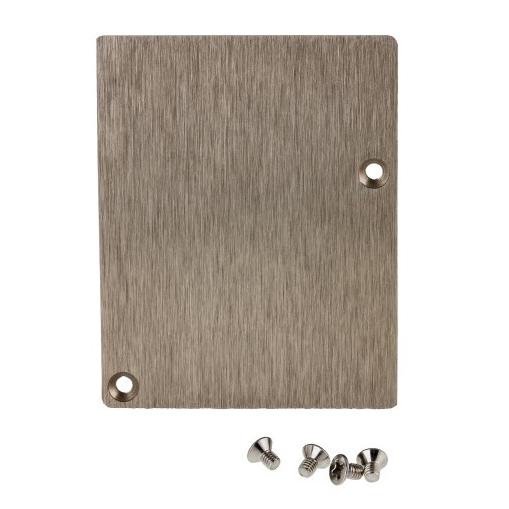

Die Führungsschiene kann sowohl an der Wand als auch an der Decke montiert werden. Werkseitig ist die Schiene bereits für eine leichte Montage vorgebohrt. Bei der Deckenmontage ziehen wir von der Glastürhöhe 41 mm ab und bei der Wandmontage rechnen wir 17 mm hinzu. Zum Verschließen der Laufschiene werden zwei verschraubbare Endkappen in Edelstahl-Optik mitgeliefert.

Laufschiene im Glas befestigt

Das Schiebetürsystem kann auch in einer Ganzglas-Anlage eingebaut werden und mit Oberlicht und festen Seitenteilen kombiniert werden. Mit einem speziellen Glas-Befestigungsset wird die Laufschiene direkt im Glas befestigt. Die Befestigung von Oberlicht und Seitenteilen wird individuell entsprechend der bauseits vorhandenen Einbausituation geplant und realisiert.

Wandabstand

Zum Ausgleich von Wandunebenheiten, alten Türzargen oder sonstigen Vorsprüngen bieten wir Ihnen für das Schiebetürsystem Piano Wandabstandshalter in 5er Schritten an. Bis zu 20 mm können Sie so den Wandabstand erweitern. Dazu passend erhalten Sie die verlängerten Endkappen, um die Wandabstandshalter gleich mit zu kaschieren.

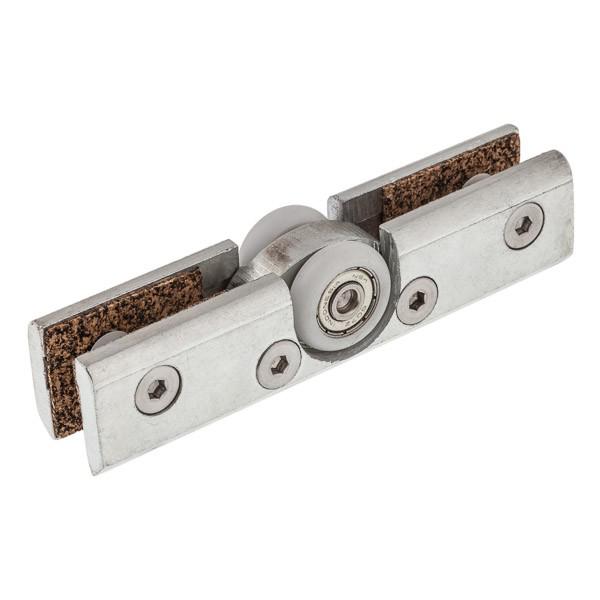

Laufwagen

Der Laufwagen hat zwei pendelnd gelagerte Rollen, die für eine sichere Bewegung und Laufruhe sorgen. Sie können den Laufwagen variabel am Glas befestigen, da keine Glasbohrung erforderlich ist und das Glas nur geklemmt wird. Zu einem Schiebetürsystem gehören zwei Laufwagen, die wir je nach Türgewicht mit unterschiedlichen Typen bestücken. Während der Montage können Sie die Höhe der komplett eingebauten Tür noch in einem Spielraum von +/- 3,5 mm fein justieren.

Glas-Gestaltung, wie es zu Ihren Räumen passt

Das hochwertige Sicherheitsglas ist in zahlreichen attraktiven Glasarten wie Klarglas, satiniert oder farbig und mit attraktiven Glasmustern erhältlich. Ausgesprochen individuell wird Ihre Glasschiebetür mit einem Bildmotiv Ihrer Wahl, das wir auftragsbezogen auf das Glas drucken lassen. In der Stärke 8 mm ESG erhalten Sie außerdem Stukturglas, bei dem Sie auch unter verschiedenen Mustern wählen können.

Beschlagset aus Aluminium für Glasschiebetür Piano

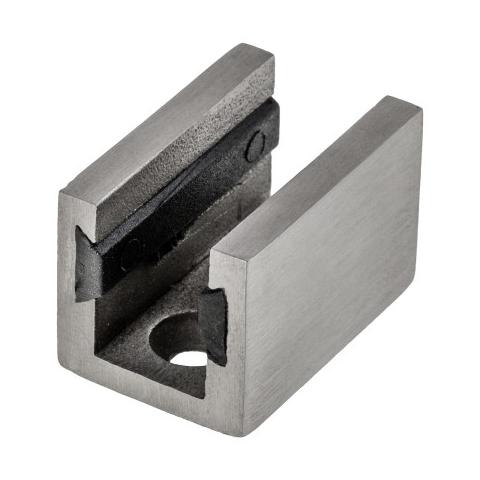

Der Laufwagen verfügt über eine Höhenverstellschraube und Klemmplatten für die Glasstärken von 8 bis 10,76 mm. Das Glas muss hierfür nicht vorgebohrt werden. Die Bodenführung aus Edelstahl kann aufgeschraubt werden oder bei einem Fliesenboden auch geklebt werden.

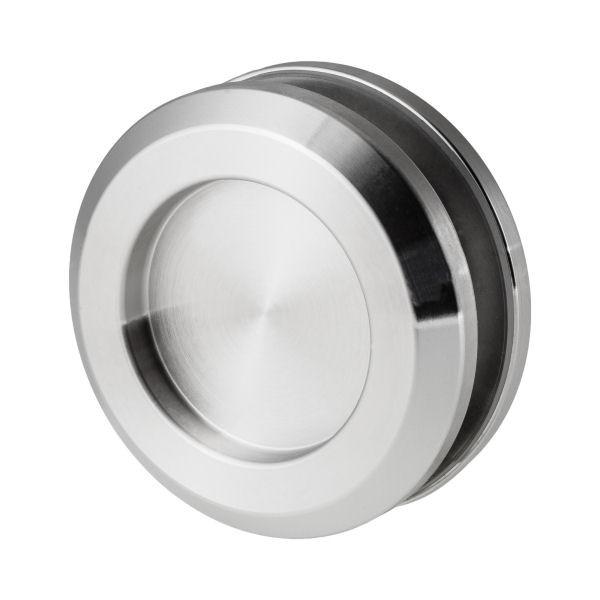

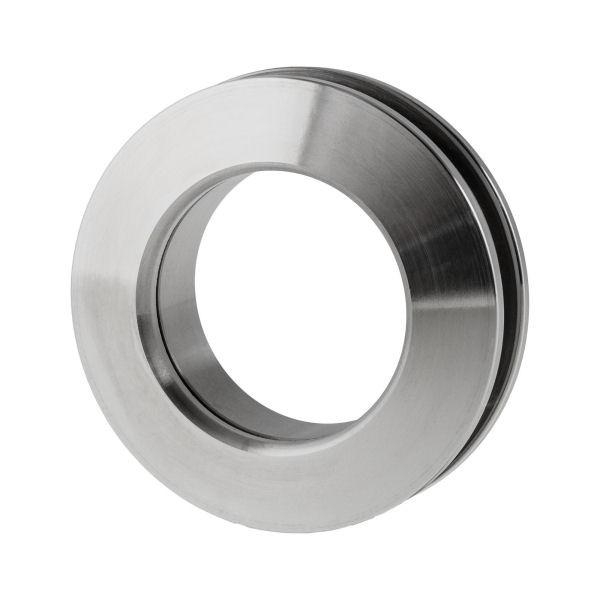

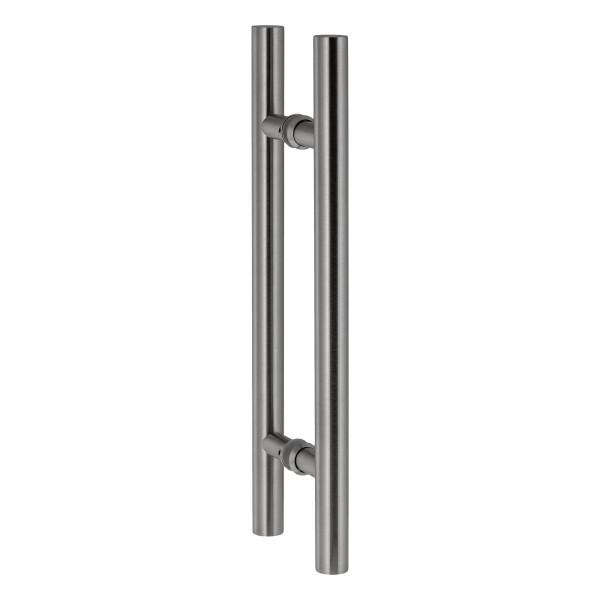

Griffe und Griffstangen

Vielfältige Glasarten für jedes Raumkonzept

Wir verwenden ausschließlich hochwertiges ESG in der Stärken 8 und 10 mm bzw. VSG in den Stärken 8,76 und 10,76 mm.

Glasgestaltung

Glas lässt sich ganz individuell gestalten und an Ihren persönlichen Geschmack anpassen. Neben der Klarglas-Ausführung sind vollflächige Satinierungen oder Strukturgläser möglich, ein Farbglas Ihrer Wahl oder ganz individuelle Motive durch Siebdruck, partielle Sandstrahlungen oder Bedruckungen.

Beispiele für die Glastür-Gestaltung

Wählen Sie aus einem großen Angebot verschiedenster Glasfarben und Strukturgläsern Ihre individuelle Glasart, die zum Einrichtungsstil passt. Alle Gläser auf einen Blick finden Sie HIER.

Einfache Selbstmontage

Bitte beachten Sie die Einbauanleitung, die Sie hier herunterladen können. Bei Fragen stehen wir Ihnen gerne telefonisch zur Verfügung.

Informationen zur Schiebetür aus Glas Serie Piano

Datenblatt Schiebetür Piano

Technische Zeichnung zu jeder Bestellung

Zu jeder Kundenbestellung erstellen unsere Mitarbeiter in der Konstruktionsabteilung eine detaillierte technische Zeichnung. Mit Hilfe dieser Zeichnung wird die Bestellung abgesichert, denn erst nach Kontrolle und Freigabe seitens des Kunden starten wir mit der Produktion. Die technische Zeichnung ist zudem eine gute Hilfe für die Selbstmontage, da hier alle wichtigen Maße enthalten sind.

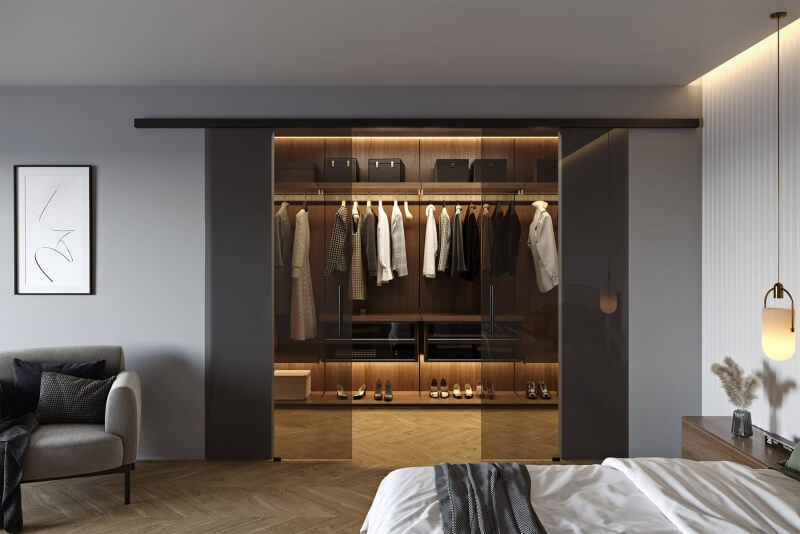

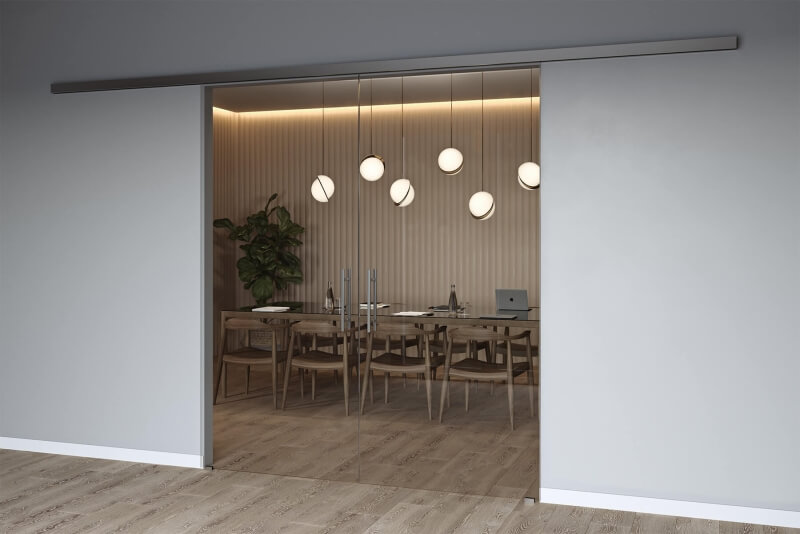

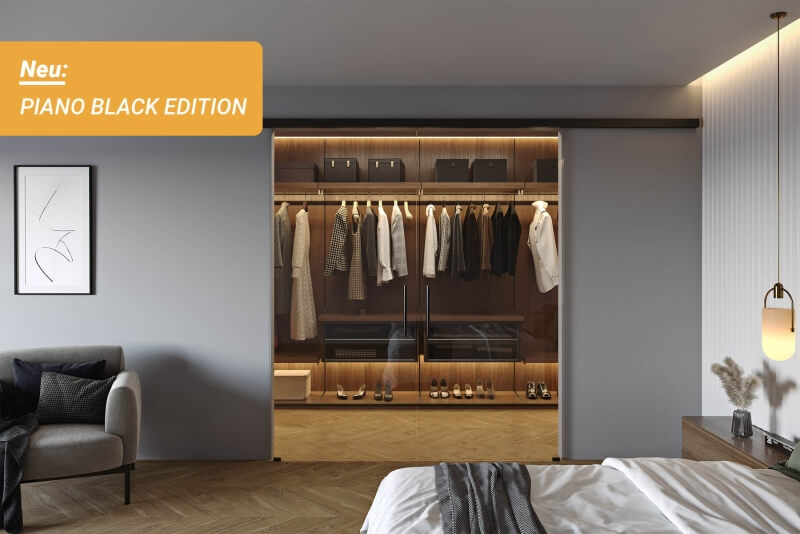

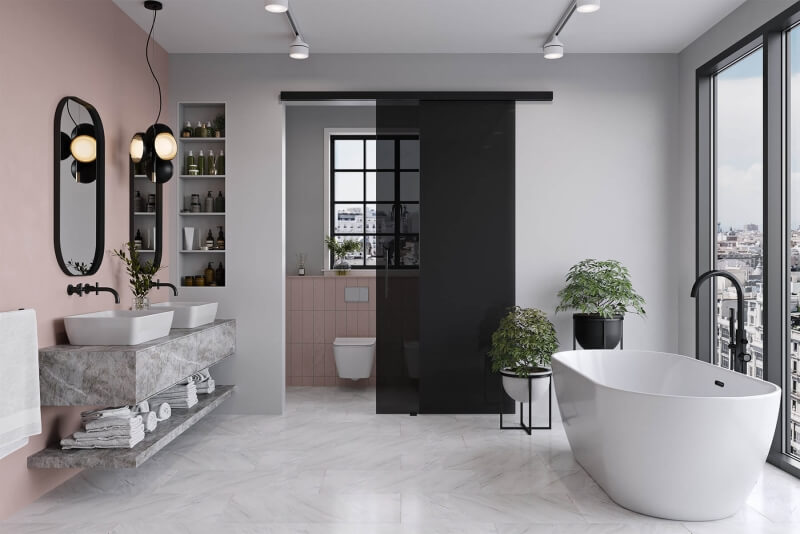

Anwendungsbeispiele von der Schiebetür Piano
